Topología de Red

     Se llama topología de una red al patrón de conexión entre sus nodos, es decir, a la forma en que están interconectados los distintos nodos que la forman.

Tipos

• Red de Anillo

  Es aquella en donde las estaciones se conectan formando un anillo. Cada estación está conectada a la siguiente y la última está conectada a la primera. Estas tienen un receptor y un transmisor que hace la función de repetidor, pasando la señal a la siguiente estación del anillo.

• Red en Árbol

   Es la topología de red en la que los nodos están colocados en forma de árbol. Desde una visión topológica, la conexión en árbol es parecida a una serie de redes en estrella interconectadas. Es una variación de la red en bus, la falla de un nodo no implica interrupción en las comunicaciones. Se comparte el mismo canal de comunicaciones.

Ventajas:

• Cableado punto a punto para segmentos individuales.
• Soportado por multitud de vendedores de software y de hardware.
• Facilidad de resolución de problemas.

Desventajas:

• Se requiere mucho cable.
• La medida de cada segmento viene determinada por el tipo de cable utilizado.
• Si se viene abajo el segmento principal todo el segmento se viene abajo con él.
• Es más difícil su configuración.

• Red en Estrella

    Es la topología de red en la cual las estaciones están conectadas directamente al servidor u ordenador y todas las comunicaciones se han de hacer necesariamente a través de él. Todas las paradas están conectadas por separado a un centro de comunicaciones, concentrador o nodo central, pero no están conectadas entre sí.

     Se utiliza sobre todo para redes locales. La mayoría de las redes de área local que tienen un enrutador (router), un conmutador (switch) o un concentrador (hub) siguen esta topología. El nodo central en estas sería el enrutador, el conmutador o el concentrador, por el que pasan todos los paquetes de usuarios.

Ventajas:

     Si una computadora se desconecta o se rompe el cable solo queda fuera de la red aquel equipo.

• Posee un Sistema que permite agregar nuevos equipos fácilmente.
• Reconfiguración Rápida.
• Fácil de prevenir daños y/o conflictos.
• Centralización de la red.
• Esta red es de costo económico.

Desventajas:

• Si el Hub (repetidor) o switch central falla, toda la red deja de transmitir.
• Es costosa, ya que requiere más cable que las topologías bus o anillo.
• El cable viaja por separado del concentrador a cada computadora.

• Red en Malla

    Es una topología de red en la que cada nodo está conectado a todos los nodos. De esta manera es posible llevar los mensajes de un nodo a otro por diferentes caminos. Si la red de malla está completamente conectada, no puede existir absolutamente ninguna interrupción en las comunicaciones. Cada servidor tiene sus propias conexiones con todos los demás servidores.

Funcionamiento:

     Esta red puede funcionar, incluso cuando un nodo desaparece o la conexión falla, ya que el resto de los nodos evitan el paso por ese punto. En consecuencia, la red malla, se transforma en una red muy confiable.

     Una red con topología en malla ofrece una redundancia y fiabilidad superiores. Aunque la facilidad de solución de problemas y el aumento de la confiabilidad son ventajas muy interesantes, estas redes resultan caras de instalar, ya que utilizan mucho cableado. Por ello cobran mayor importancia en el uso de redes inalámbricas (por la no necesidad de cableado) a pesar de los inconvenientes propios de las redes sin hilos.

     En muchas ocasiones, la topología en malla se utiliza junto con otras topologías para formar una topología híbrida. Una red de malla extiende con eficacia una red, compartiendo el acceso a una infraestructura de mayor porte.

Ventajas:

• Es posible llevar los mensajes de un nodo a otro por diferentes caminos.
• No puede existir absolutamente ninguna interrupción en las comunicaciones.
• Cada servidor tiene sus propias comunicaciones con todos los demás servidores.
• Si falla un cable el otro se hará cargo del tráfico.
• No requiere un nodo o servidor central lo que reduce el mantenimiento.
• Si un nodo desaparece o falla no afecta en absoluto a los demás nodos.
• Si desaparece no afecta tanto a los nodos de redes.

Desventajas:

     El costo de la red puede aumentar en los casos en los que se implemente de forma alámbrica, la topología de red y las características de la misma implican el uso de más recursos.

     En el caso de implementar una red en malla para atención de emergencias en ciudades con densidad poblacional de más de 5000 habitantes por kilómetro cuadrado, la disponibilidad del ancho de banda puede verse afectada por la cantidad de usuarios que hacen uso de la red simultáneamente; para entregar un ancho de banda que garantice la tasa de datos en demanda y, que en particular, garantice las comunicaciones entre organismos de rescate, es necesario instalar más puntos de acceso, por tanto, se incrementan los costos de implementación y puesta en marcha.

• Red Mixta

    Son aquellas en las que se aplica una mezcla entre alguna de las otras topologías: bus, estrella o anillo.

    En una topología mixta, se combinan dos o más topologías para formar un diseño de red completo. Raras veces, se diseñan las redes utilizando un solo tipo de topología.

Ventaja:

Combina las cualidades de las otras redes, por ejemplo: la economía, práctica, entre otros.

Desventajas:

Puede llegar a ser difícil de configurar, dependiendo la complejidad de las redes a combinar.

• Red Totalmente Conexa

     La red totalmente conexa es una topología muy eficaz ya que esta unida totalmente todos los nodos aquí se muestra las topologías que al unirlas nos da una totalmente conexa.

Ventajas:

• Robustez ante fallas.
• Privacidad y seguridad.

Desventajas:

• Dificultad en la instalación.
• Puede llegar a representar costos altos.

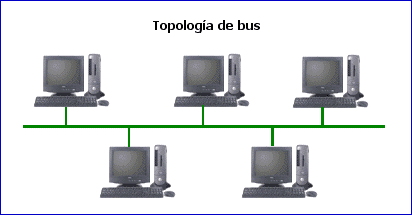

• Red en Bus

     Red cuya topología se caracteriza por tener un único canal de comunicaciones en la cual se conectan los diferentes dispositivos. De esta forma todos los dispositivos comparten el mismo canal para comunicarse entre si.

• Híbridas

     Es una de las más frecuentes y se deriva de la unión de varios tipos de topologías de red, de aquí el nombre de híbridas.. Ejemplos de topologías híbridas serían: en árbol, estrella-estrella, bus-estrella, entre otros.

     Su implementación se debe a la complejidad de la solución de red, o bien al aumento en el número de dispositivos, lo que hace necesario establecer una topología de este tipo. Las topologías híbridas tienen un costo muy elevado debido a su administración y mantenimiento, ya que cuentan con segmentos de diferentes tipos, lo que obliga a invertir en equipo adicional para lograr la conectividad deseada.

    El bus lineal, la estrella y el anillo se combinan algunas veces para formar combinaciones de redes híbridas.

• Anillo en estrella:

    Esta topología se utiliza con el fin de facilitar la administración de la red. Físicamente, la red es una estrella centralizada en un concentrador, mientras que a nivel lógico, la red es un anillo.

• “Bus" en estrella:

    El fin es igual a la topología anterior. En este caso la red es un "bus" que se cablea físicamente como una estrella por medio de concentradores.

• Estrella jerárquica:

    Esta estructura de cableado se utiliza en la mayor parte de las redes locales actuales, por medio de concentradores dispuestos en cascada par formar una red jerárquica.
